Katup ini adalah katup 3/2 yang dioperasikan secara mekanik oleh rol dan kembali ke posisi awal dengan pegas. Berfungsi sebagai saklar batas untuk mendeteksi posisi objek.
Langkah Penggunaan:
1. Pasang katup di jalur gerakan objek yang ingin dideteksi posisinya.
2. Pastikan rol katup bersentuhan dan tertekan oleh objek saat posisi yang diinginkan tercapai.
3. Ketika rol tertekan, katup akan mengubah posisi, mengalirkan atau memblokir udara.
4. Setelah objek melepaskan rol, pegas akan mengembalikan katup ke posisi semula.

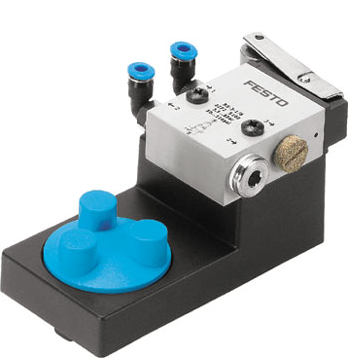

Panduan Penggunaan 3/2 way roller lever valve electrical
Gambar Alat:
Deskripsi:
Katup ini dioperasikan secara mekanik oleh rol, yang kemudian menghasilkan sinyal elektrik. Digunakan untuk mendeteksi posisi objek bergerak atau bagian mesin.
Langkah Penggunaan:
1. Pasang katup pada titik deteksi objek bergerak.
2. Hubungkan katup ke rangkaian kontrol elektrik; saklar memiliki tiga kontak: sumber tegangan, grounding, dan sinyal output.
3. Ketika roller tertekan oleh objek, kontak internal saklar akan berubah posisi (misalnya, dari terbuka menjadi tertutup atau sebaliknya), menghasilkan sinyal listrik.
4. Sinyal ini kemudian digunakan sebagai input untuk kontrol elektrik selanjutnya.
Katup ini adalah katup kontrol arah 3/2 (memiliki 3 lubang dan 2 posisi) yang dioperasikan oleh sinyal udara bertekanan (pneumatis) dari satu sisi dan kembali ke posisi awal karena adanya pegas. Katup ini berfungsi untuk membangkitkan sinyal dengan kemampuan untuk dibangkitkan dan dibatalkan atau diputuskan.
Panduan Penggunaan:
1. Pengaktifan: Ketika sinyal udara bertekanan diberikan pada sisi pengaktifan pneumatis (biasanya ditandai dengan angka 12 atau 10 pada simbol), katup akan berpindah posisi.
2. Aliran Udara: Tergantung pada posisi normalnya (NC atau NO), udara akan dialirkan atau diblokir.
3. Pengembalian: Ketika sinyal udara pengaktifan dihilangkan, pegas akan mengembalikan katup ke posisi semula.

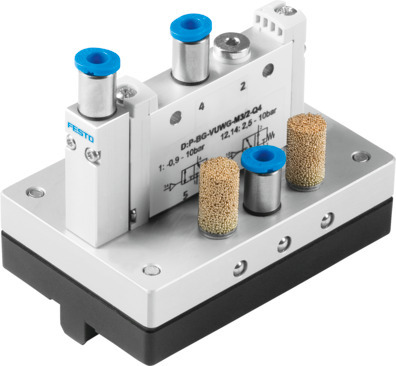

Panduan Penggunaan 3/2 way valve pneumatically operated
Gambar Alat:
Deskripsi:
Katup ini adalah katup kontrol arah 3/2 (memiliki 3 lubang dan 2 posisi) yang dioperasikan oleh sinyal udara bertekanan (pneumatis) dari satu sisi dan kembali ke posisi awal karena adanya pegas (spring return). Katup ini berfungsi sebagai pembangkit sinyal dengan kemampuan untuk dibangkitkan dan dibatalkan/diputuskan.
Langkah Penggunaan:
1. Hubungkan suplai udara bertekanan ke port masukan katup (biasanya Port 1 atau P).
2. Sambungkan port keluaran (biasanya Port 2 atau A) ke aktuator (misalnya, silinder kerja tunggal) yang akan dikendalikan.
3. Berikan sinyal udara bertekanan ke port kontrol (misalnya, Port 12 atau Z) untuk mengaktifkan katup dan mengubah posisinya.
4. Udara akan mengalir sesuai dengan konfigurasi katup (normal tertutup atau normal terbuka).
5. Ketika sinyal udara pada port kontrol dihilangkan, pegas akan mengembalikan katup ke posisi awalnya.

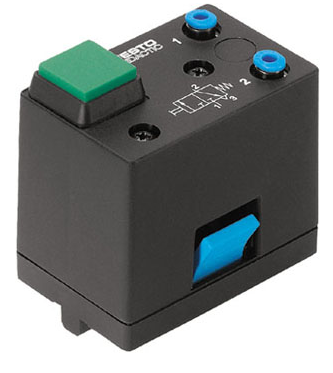

Katup ini adalah katup kontrol arah 3/2 (memiliki 3 lubang dan 2 posisi) yang dioperasikan secara manual dengan tombol tekan (push button) dan kembali ke posisi semula menggunakan pegas (spring return). Katup ini berfungsi sebagai pembangkit sinyal dan cocok untuk mengontrol silinder kerja tunggal.
Panduan Penggunaan:
1. Posisi Normal: Pada kondisi awal (belum diaktifkan), katup berada pada posisi normal tertutup (NC) atau terbuka (NO), tergantung pada konfigurasi katup. Untuk konfigurasi NC, tidak ada aliran udara bertekanan yang keluar dari lubang keluaran.
2. Menekan Tombol: Ketika tombol tekan diaktifkan (ditekan), posisi katup akan berpindah melawan pegas. Udara bertekanan dari catu daya akan mengalir melalui katup menuju lubang masukan silinder kerja tunggal, menyebabkan batang piston bergerak keluar.
3. Melepas Tombol: Segera setelah tombol dilepas, pegas pada katup akan mengembalikan katup ke posisi awal, dan batang piston silinder akan kembali masuk. Ini menunjukkan adanya hubungan langsung antara pengoperasian tombol tekan dan posisi silinder.

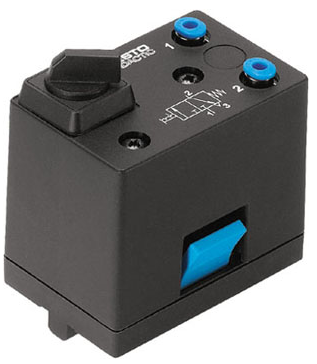

Panduan Penggunaan 3/2 way valve with selection switch
Gambar Alat:
Deskripsi:
Katup ini adalah katup 3/2 yang dioperasikan dengan sakelar seleksi (selector switch). Sakelar seleksi memungkinkan katup untuk mempertahankan posisi yang telah ditentukan secara mekanis hingga diubah secara manual ke posisi baru.
Langkah Penggunaan:
1. Identifikasi port pada katup: biasanya ada satu masukan tenaga (P/1), satu keluaran kerja (A/2), dan satu pembuangan (R/3).
2. Hubungkan suplai udara bertekanan ke port masukan (P/1).
3. Hubungkan port keluaran (A/2) ke aktuator (misalnya, silinder kerja tunggal) yang ingin Anda kendalikan.
4. Posisikan sakelar seleksi ke salah satu pilihan yang tersedia (misalnya, ON atau OFF). Katup akan mempertahankan posisi ini secara permanen hingga Anda mengubahnya kembali secara manual.
5. Sinyal udara akan dialirkan atau diblokir sesuai dengan posisi yang dipilih pada sakelar.

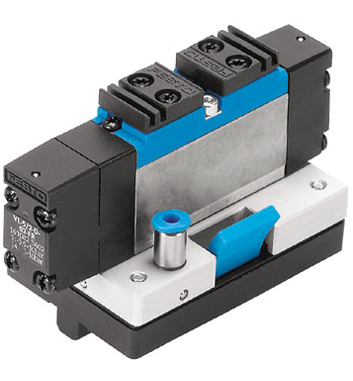

Katup ini adalah katup kontrol arah 5/2 yang dioperasikan secara elektropneumatis, yang berarti kontrol sinyalnya menggunakan komponen elektrik (misalnya solenoid) untuk menggerakkan bagian pneumatis dari katup. Seperti katup 5/2 pneumatis, ini digunakan untuk mengendalikan arah gerakan aktuator, terutama silinder kerja ganda. Ada konfigurasi monostable (satu solenoid dengan pegas kembali) atau bistable (dua solenoid untuk pengoperasian bolak-balik).
Panduan Penggunaan:
1. Pengaktifan (Monostable): Ketika sinyal listrik diberikan ke solenoid, solenoid akan menggerakkan katup.
2. Pengaktifan (Bistable): Untuk katup bistable, sinyal listrik diberikan ke satu solenoid untuk menggerakkan katup ke satu posisi, dan ke solenoid lainnya untuk menggerakkan katup ke posisi yang berlawanan.
3. Aliran Udara: Perubahan posisi katup akan mengarahkan udara bertekanan ke salah satu sisi silinder kerja ganda, menyebabkan silinder bergerak.
4. Pengembalian (Monostable): Ketika sinyal listrik terputus dari solenoid, pegas akan mengembalikan katup ke posisi semula.
Panduan Penggunaan 5/2 way valve pneumatically operated
Gambar Alat:
Deskripsi:
Katup 5/2 way valve pneumatically operated memiliki 5 lubang dan 2 posisi. Diaktifkan oleh sinyal udara bertekanan, katup ini mengendalikan arah gerakan silinder kerja ganda.
Langkah Penggunaan:
1. Identifikasi port: Masukan suplai (P/1), keluaran ke aktuator (A/2, B/4), pembuangan (R/3, S/5), dan kontrol sinyal (12 atau 14).
2. Hubungkan suplai udara ke Port 1, aktuator ke Port 2 dan 4, dan jalur pembuangan ke Port 3 dan 5.
3. Berikan sinyal udara bertekanan ke port kontrol untuk menggeser posisi katup dan mengarahkan aliran udara ke aktuator.

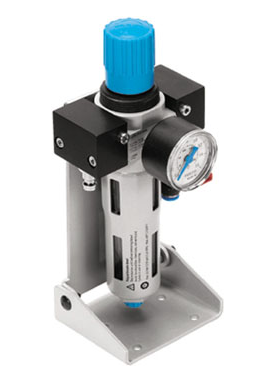

Unit ini merupakan kombinasi dari tiga komponen penting dalam sistem pneumatik: filter, regulator, dan lubricator. Fungsinya adalah untuk memastikan kualitas udara bertekanan yang akan digunakan dalam sistem memenuhi persyaratan teknis, yaitu bersih dari kotoran, kering (tidak mengandung uap air), dan memiliki tekanan yang stabil. Lubricator juga memastikan komponen-komponen pneumatik terlumasi dengan baik untuk mencegah keausan dan korosi.
Panduan Penggunaan:
1. Pastikan unit terpasang pada jalur suplai udara bertekanan setelah kompresor dan tangki penampung.
2. Filter: Periksa level kondensat (air yang terkumpul) secara teratur melalui sight glass. Buang kondensat jika sudah mencapai level maksimum dengan membuka drain screw. Bersihkan atau ganti filter cartridge jika diperlukan, tergantung pada kualitas udara dan tingkat kontaminan.
3. Regulator: Atur tekanan keluaran sesuai dengan kebutuhan sistem pneumatik Anda menggunakan pengatur tekanan yang tersedia pada unit. Unit ini tidak memerlukan perawatan khusus jika filter udara bertekanan dirawat dengan baik.
4.Lubricator: Periksa level oli pada sight glass. Tambahkan oli mineral jika perlu hingga mencapai level yang ditentukan. Penting untuk hanya menggunakan oli mineral dan tidak membersihkan plastic filter dan lubricator bowl dengan bahan kimia seperti trichloroethylene.
Silinder ini dapat dibebani pada kedua arah gerakan batang pistonnya, karena udara bertekanan disalurkan ke kedua sisi piston (arah maju dan arah mundur).
Panduan Penggunaan:
1/ Hubungkan saluran udara bertekanan ke kedua port silinder (satu untuk gerakan maju, satu untuk gerakan mundur).
2. Untuk gerakan maju, berikan udara bertekanan ke sisi piston dan buang udara dari sisi batang piston.
3. Untuk gerakan mundur, berikan udara bertekanan ke sisi batang piston dan buang udara dari sisi piston.
4. Kecepatan gerakan maju dan mundur dapat berbeda karena perbedaan volume silinder pada setiap sisi piston

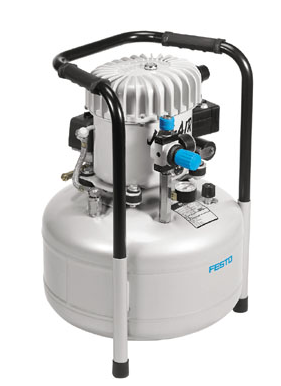

Kompresor adalah alat mekanikal yang berfungsi untuk menaikkan tekanan suatu gas (udara) dengan cara menurunkan volumenya. Udara bertekanan yang dihasilkan kemudian disimpan dalam tangki udara kempa untuk disuplai ke sistem pneumatik.
Panduan Penggunaan (di bawah pengawasan Guru):
1. Pastikan kompresor terpasang dengan benar dan semua sambungan pipa terhubung erat.
2. Isi tangki udara hingga mencapai tekanan yang diinginkan (umumnya sekitar 6-9 bar untuk aplikasi umum).
3. Monitor tekanan udara pada gauge kompresor.
4. Nyalakan kompresor untuk mulai menghasilkan udara bertekanan. Kompresor akan mengisi reservoir dan menjaga tekanan sistem.

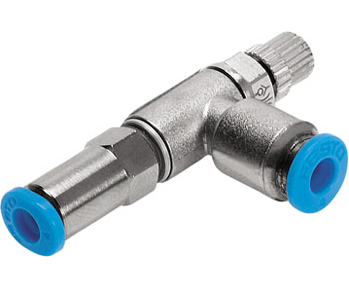

Katup kontrol aliran satu arah ini memungkinkan pengaturan besar-kecilnya aliran udara hanya dalam satu arah. Katup ini biasa disebut juga katup hambat bantu.
Langkah Penggunaan:
1. Pasang katup pada jalur aliran udara di mana kecepatan gerakan silinder perlu dikontrol hanya pada satu arah.
2. Pastikan arah pemasangan sudah benar, sehingga aliran udara yang akan dibatasi melewati bagian pencekikan, sementara aliran dari arah berlawanan melewati katup cek yang bebas aliran.
3. Atur sekrup pengatur aliran untuk menyetel tingkat pembatasan aliran, yang akan memengaruhi kecepatan gerakan silinder.

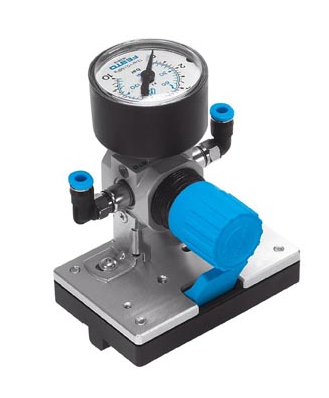

Alat ini berfungsi untuk menunjukkan besaran tekanan udara di dalam sistem. Alat ini bekerja berdasarkan prinsip analog, seperti yang ditemukan oleh Bourdon.
Panduan Penggunaan:
1. Pastikan manometer terpasang dengan benar pada jalur sistem pneumatik yang ingin diukur tekanannya.
2. Baca nilai tekanan pada skala penunjuk jarum.
Manometer akan secara otomatis menunjukkan tekanan saat udara mengalir masuk, menyebabkan pipa Bourdon memanjang dan menggerakkan jarum penunjuk.

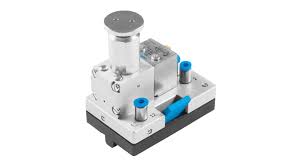

Katup ini bekerja sesuai dengan prinsip yang sama seperti katup pembatas tekanan. Katup akan terbuka apabila tekanan yang diatur pada pegas terlampaui. Udara mengalir dari 1(P) ke 2(A). Lubang keluaran 2(A) terbuka apabila sudah terbentuk tekanan yang diatur pada saluran kontrol 12(X). Piston kontrol membuka jalur 1(P) ke 2(A).
Langkah Penggunaan:
1. Hubungkan suplai udara bertekanan ke port masukan 1(P).
2. Sambungkan port keluaran 2(A) ke aktuator atau komponen pneumatik yang akan dioperasikan setelah tekanan tertentu tercapai.
3. Hubungkan saluran kontrol 12(X) ke jalur di mana tekanan pemicu ingin dideteksi.
4. Katup akan terbuka dan mengalirkan udara ke 2(A) hanya setelah tekanan pada saluran kontrol 12(X) mencapai nilai yang telah diatur pada pegas.

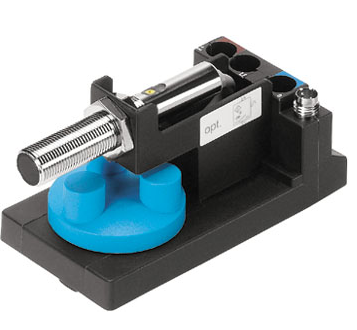

Saklar proximity adalah sensor yang bekerja tanpa kontak langsung dengan objeknya dan tanpa gerakan mekanik. Ini membuatnya memiliki umur panjang dan kinerja yang handal. Digunakan untuk mendeteksi posisi objek (logam, non-logam, atau perubahan cahaya).
Panduan Penggunaan:
1. Pasang proximity switch pada posisi yang tepat untuk mendeteksi keberadaan atau posisi objek.
Pastikan objek yang akan dideteksi masuk dalam jarak baca (jangkauan) sensor.
2. Sensor akan mengeluarkan sinyal listrik (output) ketika objek terdeteksi, yang kemudian dapat digunakan untuk mengontrol rangkaian elektrik.

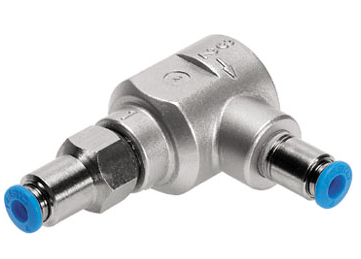

Katup ini digunakan untuk meningkatkan kecepatan gerakan silinder, terutama saat gerakan kembali (mundur) atau pada saat langkah pembuangan.
Panduan Penggunaan:
1. Pasang katup buang cepat sedekat mungkin dengan silinder (pada lubang keluaran silinder).
2. Ketika udara dari silinder keluar melalui katup ini, udara akan dibuang langsung ke atmosfer melalui lubang besar katup (lubang R).
3. Ini akan mempercepat gerakan mundur silinder karena udara tidak perlu melewati katup kontrol arah yang lebih jauh

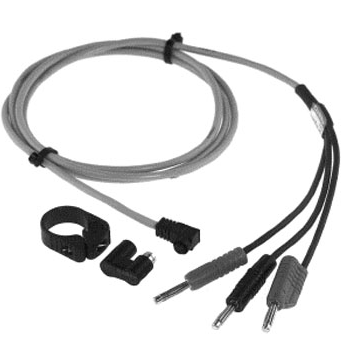

Reed switch adalah jenis saklar proksimitas yang bekerja secara kemagnetan. Terdiri dari dua kontak yang diletakkan di dalam tabung gelas berisi gas.
Panduan Penggunaan:
1. Pasang reed switch pada silinder atau di jalur gerakan yang memiliki magnet (misalnya, piston bermagnet pada silinder).
2. Ketika medan magnet mendekat, kedua kontak di dalam reed switch akan terhubung, memungkinkan arus listrik mengalir dan menghasilkan sinyal.
3. Sinyal ini kemudian dapat digunakan sebagai input untuk rangkaian kontrol elektrik, misalnya untuk mendeteksi posisi akhir piston.

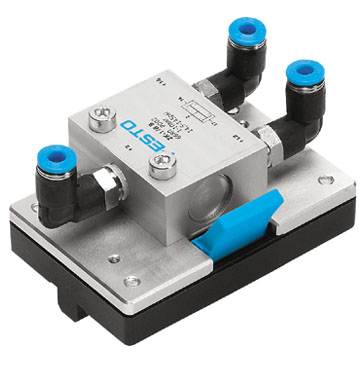

Katup ini disebut juga katup ganti (Shuttle Valve) atau katup kontrol ganda (double check valve). Katup ini memiliki dua lubang masukan (P1/X dan P2/Y) dan satu lubang keluaran (A). Fungsinya sebagai elemen logika "ATAU" (OR), yang berarti sinyal keluaran (pada lubang A) akan terjadi jika salah satu atau kedua lubang masukan menerima sinyal udara bertekanan.
Panduan Penggunaan:
1. Satu Sinyal: Jika udara bertekanan dialirkan ke salah satu lubang masukan (X atau Y), katup akan terbuka, dan udara akan diteruskan ke saluran pengeluaran (A). Katup ini akan menutup lubang masukan yang lain.
2. Dua Sinyal Bersamaan: Jika kedua input menerima sinyal secara bersamaan, sinyal dengan tekanan yang lebih tinggi yang akan mencapai output.
3. Tidak Ada Sinyal: Jika tidak ada sinyal input, tidak ada sinyal output yang dihasilkan.
Silinder ini menghasilkan gaya kerja hanya ke satu arah (maju), dengan udara bertekanan pada satu sisi permukaan piston. Gerakan piston kembali masuk diberikan oleh gaya pegas di dalam silinder atau gaya dari luar.
Panduan Penggunaan:
1. Hubungkan saluran udara bertekanan ke satu-satunya port masukan silinder.
2. Berikan udara bertekanan untuk mendorong piston keluar (gerakan maju).
3. Hentikan suplai udara bertekanan untuk memungkinkan pegas mengembalikan piston ke posisi awal (gerakan mundur).

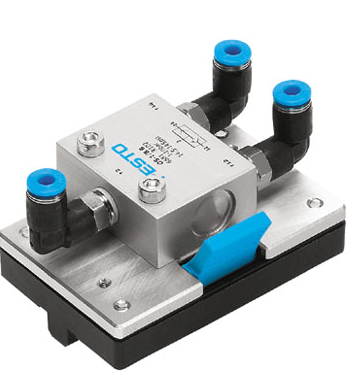

Katup ini adalah katup dua tekanan (Two-Pressure Valve) yang memiliki dua lubang masukan (X dan Y) dan satu lubang keluaran (A). Katup ini berfungsi sebagai elemen logika "DAN" (AND), yang berarti sinyal keluaran (pada lubang A) hanya akan terjadi jika kedua lubang masukan (X dan Y) menerima sinyal udara bertekanan secara bersamaan.
Panduan Penggunaan:
1. Tidak Ada Sinyal/Satu Sinyal: Jika tidak ada sinyal input atau hanya satu dari kedua input (X atau Y) yang menerima udara bertekanan, katup akan tetap tertutup, dan tidak ada sinyal output yang dihasilkan.
2. Dua Sinyal Bersamaan: Jika kedua input (X dan Y) menerima sinyal udara bertekanan secara bersamaan, katup akan terbuka, dan sinyal udara bertekanan akan diteruskan ke lubang keluaran (A).
3. Perbedaan Tekanan: Jika masukan memiliki tekanan yang berbeda, sinyal dengan tekanan yang lebih besar akan memblokir katup, dan hanya sinyal dengan tekanan yang lebih kecil yang akan mengalir keluar sebagai sinyal keluaran.
1. Pastikan mekanisme rol tidak macet, berkarat, atau aus berlebihan.
2. Periksa pegas pengembali untuk memastikan kekuatan yang cukup.
3. Jaga kebersihan area sekitar rol dari debu atau kotoran yang dapat menghambat gerakan.
4. Periksa semua sambungan pneumatik untuk mencegah kebocoran udara.
Panduan Pemeliharaan 3/2 way roller lever valve electrical
Gambar Alat:
Deskripsi:
Katup ini bekerja tanpa kontak langsung dengan objeknya dan tanpa gerakan mekanik, sehingga memiliki umur panjang dan kinerja yang handal.
Langkah Pemeliharaan:
1. Periksa kondisi rol dan tuas penggerak untuk memastikan tidak ada keausan atau kerusakan fisik.
2. Pastikan kontak internal saklar berfungsi dengan baik saat rol diaktifkan dan dilepaskan.
3. Periksa sambungan kabel listrik untuk mencegah korosi atau kelonggaran.
4. Lindungi saklar dari kelembaban, debu, atau cairan yang berlebihan.
5. Uji fungsi saklar secara berkala dengan mengaktifkannya untuk memverifikasi respons sinyal elektriknya.
1. Periksa sambungan listrik ke solenoid untuk memastikan tidak ada korosi atau kabel longgar.
2. Selalu pastikan solenoid bekerja dengan baik (tertarik dan kembali) saat diberi dan dilepas arus listrik.
3. Lindungi solenoid dari kelembaban dan panas berlebih.
Panduan Pemeliharaan 3/2 way valve pneumatically operated
Gambar Alat:
Deskripsi:
1. Periksa secara berkala kebocoran udara pada jalur sinyal pneumatis dan sambungan katup.
2. Pastikan kualitas udara suplai tetap bersih dan kering untuk mencegah kerusakan internal katup.
3. Perhatikan respons katup; jika respons melambat, periksa kemungkinan penyumbatan pada jalur kontrol atau pergerakan internal.
4. Jaga kebersihan umum katup dari akumulasi debu atau kotoran.
Panduan Pemeliharaan 3/2 way valve with pushbutton
Gambar Alat:
Deskripsi:
1. Jaga kebersihan katup dan pastikan tidak ada kotoran yang menghambat pergerakan tombol.
2. Periksa fungsi pegas pengembali untuk memastikan tombol kembali ke posisi awal dengan cepat.
3. Pastikan tidak ada kebocoran udara di sekitar sambungan.
4. Jangan lupa selalu kembalikan katup ke tempat semula
Panduan Pemeliharaan 3/2 way valve with selection switch
Gambar Alat:
Deskripsi:
Katup ini memerlukan pemeliharaan untuk memastikan mekanisme sakelar berfungsi dengan baik dan aliran udara tidak terhambat.
Langkah Pemeliharaan:
1. Periksa mekanisme sakelar seleksi untuk memastikan pergerakannya mulus dan tidak macet.
2. Jaga kebersihan area sekitar sakelar dan bodi katup dari debu atau kotoran yang dapat mengganggu operasi.
3. Periksa semua sambungan pneumatik pada katup untuk mencegah kebocoran udara.
4. Jika katup memiliki kontak elektrik (meskipun ini adalah katup pneumatik yang dioperasikan secara manual, beberapa mungkin memiliki indikator elektrik), periksa kontak tersebut dari korosi.
Panduan Pemeliharaan 5/2 way valve pneumatically operated
Gambar Alat:
Deskripsi:
Katup ini adalah komponen krusial yang memerlukan perawatan agar berfungsi optimal.
Langkah Pemeliharaan:
1. Periksa semua sambungan dan lubang katup secara berkala untuk mendeteksi kebocoran udara.
2. Pastikan udara suplai selalu bersih dan kering untuk mencegah keausan dan kerusakan internal katup.
3. Periksa apakah port pembuangan tidak tersumbat.
4. Jika katup memiliki pegas pengembali, pastikan pegas berfungsi baik untuk mengembalikan posisi katup.
5. Jangan lupa kembalikan katup ke tempat semula dengan rapi.
Panduan Pemeliharaan:
1. Filter Udara Bertekanan: Periksa level kondensat secara teratur. Buang kondensat jika melebihi level maksimum pada sight glass dengan membuka drain screw. Bersihkan filter cartridge secara rutin. Frekuensi perawatan tergantung pada kualitas udara dan tingkat kontaminan.
2. Regulator Tekanan: Piranti ini tidak memerlukan perawatan khusus jika pemeliharaan filter udara bertekanan dilakukan dengan baik.
3. Lubricator Udara Bertekanan: Periksa level oli pada sight glass dan tambahkan oli jika perlu hingga mencapai level yang ditentukan. Pastikan hanya menggunakan oli mineral dan jangan membersihkan plastic filter dan lubricator bowl dengan bahan kimia seperti trichloroethylene
Panduan Pemeliharaan:
1. Periksa seal piston dan batang piston untuk mencegah kebocoran udara. Keausan seal dapat menyebabkan kinerja menurun.
2. Pastikan batang piston bersih dan terlumasi dengan baik untuk mencegah keausan dan korosi.
3. Periksa adanya buckling atau bending pada batang piston, terutama untuk langkah yang panjang.
4. Pastikan cushioning (jika ada) berfungsi dengan baik untuk menghindari benturan keras di akhir langkah."
1. Periksa oli kompresor secara teratur dan tambahkan atau ganti jika diperlukan.
2. Monitor tekanan yang dihasilkan kompresor apakah sesuai dengan standar (sekitar 6,5-7 bar setelah mempertimbangkan rugi tekanan)
Katup ini berfungsi sebagai pengatur kecepatan aliran udara dan memerlukan perawatan untuk menjaga kinerjanya.
Langkah Pemeliharaan:
1. Pastikan aliran udara bebas di satu arah dan dibatasi di arah yang lain sesuai desainnya.
2. Jaga kebersihan katup dan pastikan tidak ada partikel yang menyumbat jalur pencekikan atau menghambat kerja katup cek internal.
3. Verifikasi bahwa sekrup pengatur tetap pada posisi yang diinginkan atau dapat diatur dengan lancar.
4. Jangan lupa kembalikan ke tempatnya semula
Panduan Pemeliharaan:
Secara berkala periksa akurasi pembacaan manometer dengan membandingkannya dengan alat ukur lain yang terkalibrasi.
Pastikan gauge tidak mengalami kerusakan fisik atau kebocoran.
Jaga kebersihan permukaan gauge agar mudah dibaca.
Katup ini berfungsi untuk memastikan urutan operasi berdasarkan tingkat tekanan dan memerlukan pemeliharaan agar akurat dan andal.
Langkah Pemeliharaan:
1. Periksa katup untuk memastikan bahwa ia terbuka hanya ketika tekanan kontrol yang disetel tercapai.
2. Pastikan pegas internal tidak rusak atau melemah, yang dapat memengaruhi titik aktivasi tekanan.
3. Jaga kebersihan jalur kontrol dan pastikan tidak ada penyumbatan yang dapat mengganggu pengukuran tekanan atau pergerakan piston kontrol.
4. Periksa semua sambungan pneumatik pada katup untuk mencegah kebocoran udara.
5. Kembalikan katup ke tempatnya semula.
1. Jaga kebersihan permukaan sensor dari debu, kotoran, atau cairan yang dapat mengganggu deteksi.
2. Periksa kabel sambungan sensor untuk memastikan tidak ada kerusakan fisik atau kelonggaran.
3. Verifikasi jarak deteksi sensor secara berkala untuk memastikan konsistensi kinerjanya.
1. Pasang katup ini sedekat mungkin dengan silinder untuk efektivitas maksimal.
2. Periksa lubang pembuangan (R) untuk memastikan tidak ada penyumbatan yang dapat menghambat pelepasan udara cepat.
3. Pastikan piringan internal (seal) katup dapat bergerak bebas untuk menutup lubang P dan membuka lubang R saat udara dibuang dari silinder.
1. Pastikan reed switch terpasang dengan kuat pada silinder dan tidak bergeser dari posisi deteksi magnet.
2. Periksa kabel sambungan sensor untuk memastikan tidak ada kerusakan.
3. Lindungi reed switch dari benturan fisik yang kuat yang dapat merusak tabung gelas internal.
1. Periksa semua sambungan masukan dan keluaran dari kebocoran udara.
2. Pastikan tidak ada kotoran yang menyumbat jalur internal katup, yang dapat menghambat aliran udara atau pergerakan piston internal.
3. Uji fungsi logika secara berkala dengan memberikan satu sinyal, kemudian kedua sinyal, untuk memastikan respons yang benar.
1. Periksa seal piston untuk mencegah kebocoran udara. Kebocoran dapat merusak seal.
2. Pastikan lubang pembuangan pada sisi batang piston tidak tersumbat oleh partikel halus, karena dapat mengganggu gerakan kembali.
3. Periksa integritas pegas pengembali; pastikan tidak ada kerusakan atau kelemahan yang dapat memengaruhi gerakan balik piston.
4. Jaga kebersihan batang piston untuk mencegah keausan.
1. Periksa semua sambungan masukan dan keluaran dari kebocoran udara.
2. Pastikan tidak ada kotoran yang menyumbat jalur internal katup, yang dapat menghambat aliran udara atau pergerakan piston internal.
3. Uji fungsi logika secara berkala dengan memberikan satu sinyal, kemudian kedua sinyal, untuk memastikan respons yang benar.
